Parâmetros do produto

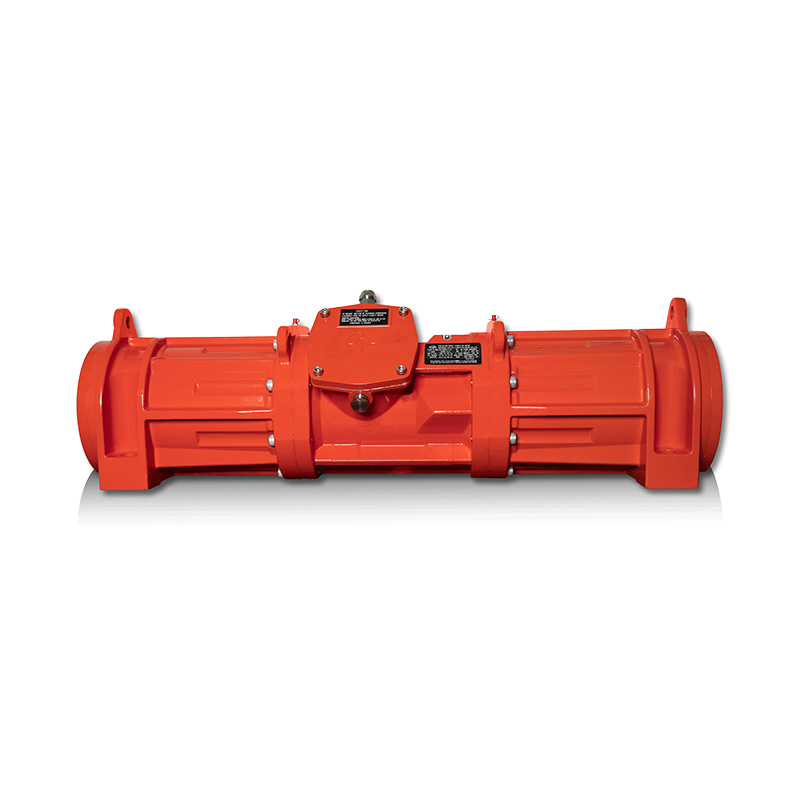

Motor de vibração à prova de explosão de alta eficiência da série PT-MVE-SVL
O motor de vibração da série SV, como outros motores de vibração montados no pé, fornece força de vibração para equipamentos mecânicos de vibração, dois motores de três segmentos instalados paralelos de SV de três segmentos fornecem força de vibração linear, e um instalado fornece força de vibração circunferencial. O motor de vibração da série SV não exige que nenhum passageiro seja instalado em equipamentos mecânicos de vibração, pois seu corpo atua como um cross girder;
O motor de vibração da série SV foi projetado para substituir o motor de vibração longo instalado na tela vibratória da marca importada. Devido à sua versatilidade, o motor de vibração longa de três segmentos também pode ser usado em muitas outras indústrias de aplicação.
Classe de prova de explosão
Ex db il b t4 gb
Ex TB LLCT130 ℃ C DB
Indústria de pedreiras / mineração
Separação de partículas úmidas seca
Triagem de vibração
Petróleo / gás
Sistema de reciclagem de fluidos de perfuração
Vantagens dos três motores da série de três seções
O quadro tamanho 75D0 no motor de vibração da série SV pode corresponder ao tamanho da instalação da marca importada Long Motor Foot
Famosa marca de rolamentos pode ser personalizada
Vida longa
Bloco excêntrico para facilitar o ajuste
Livre de manutenção
Vantagens de aplicação
A força de excitação age diretamente na parede da tela, melhorando a eficiência da triagem e a vida útil da tela.
Através dos orifícios predefinidos no bloco excêntrico acionado, o motor de vibração de três estágios da série SV pode atingir o adiustamento da força de vibração.
O motor de vibração da série SV é predefinido com um método de conexão em estrela na caixa de junção quando concluído, que é adequado para conexão de alta tensão.
O motor de vibração da série SV também pode ser alterado de uma conexão de estrela para a conexão delta, simplesmente ajustando as placas de conexão na caixa de junção; portanto, ele pode ser usado com baixa tensão.
O motor de vibração da série SV pode fornecer várias tensões de acordo com os requisitos.
Motor de três estágios
Aplicação: telas vibratórias, telas vibratórias de xisto, alimentadores/transportadores e desidratadores para pedreiras, mineração, reciclagem e outros campos.
Resolução de problemas: o motor de vibração da série SV faz parte da máquina: elimina o cross girder usado para suportar o motor, permitindo que a força de excitação age diretamente na parede da tela, evitando a dissipação de energia
Parâmetros
0utput Tortage: 220/380V 50Hz
Temperatura ambiental: -20 ℃/ 40 ℃
Nível de proteção: LP66
Proteção da caixa de junção: Termistor PTC130C ou PT100 ânodo termoelétrico
Nível de isolamento: F/H
Modelo | Força nominal (KN) | Power nominal (KW) | Atual (a) |
PT-MVE3500/15-SVL1-EX | 35 | 1.84 | 4 |
PT-MVE3500/15-SVL2-EX | 35 | 1.84 | 4 |
PT-MVE3800/15-SVL1-EX | 38 | 1.84 | 4 |
PT-MVE4300/15-SVL1-EX | 43 | 1.84 | 4 |
PT-MVE5000/15-SVL1-EX | 50 | 2.6 | 5.5 |
PT-MVE5300/15-SVL1-EX | 55 | 2.6 | 5.5 |
PT-MVE5500/15-SVL1-EX | 55 | 2.6 | 5.5 |

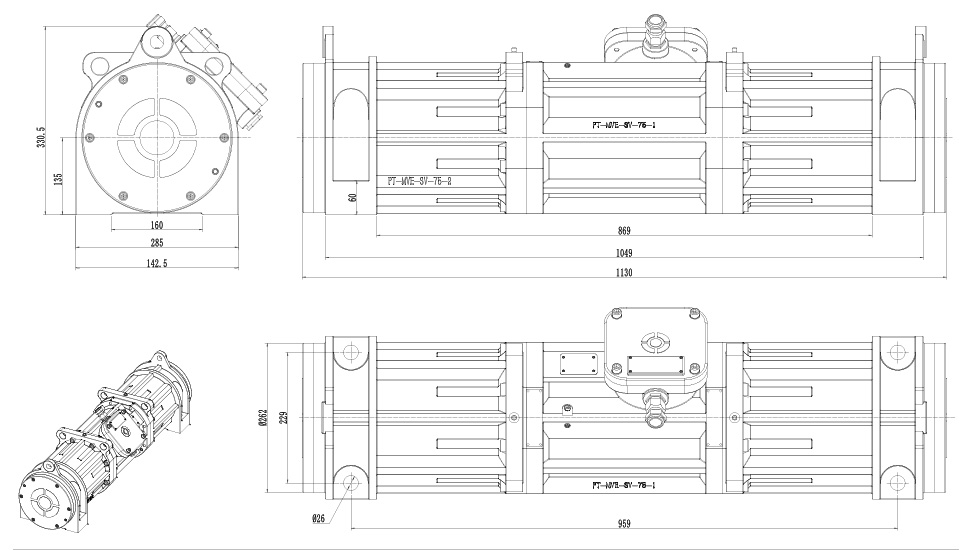

Modelo | UM | B | H | A1 | B1 | Aa | Bb | Ha | HD | L | D | K |
PT-MVE3500/15-SVL1-EX | 229 | 959 | 135 | 160 | 870 | 285 | 1048 | 60 | 330 | 1130 | 262 | 29/26 |
PT-MVE3500/15-SVL2-EX | 241.3 | 959 | 135 | 160 | 870 | 285 | 1048 | 60 | 330 | 1130 | 262 | 29/26 |
PT-MVE3800/15-SVL1-EX | 229 | 959 | 135 | 160 | 870 | 285 | 1048 | 60 | 330 | 1130 | 262 | 29/26 |
PT-MVE4300/15-SVL1-EX | 229 | 959 | 135 | 160 | 870 | 285 | 1048 | 60 | 330 | 1130 | 262 | 29/26 |
PT-MVE5000/15-SVL1-EX | 229 | 959 | 135 | 160 | 870 | 285 | 1048 | 60 | 330 | 1130 | 262 | 29/26 |
PT-MVE5300/15-SVL1-EX | 229 | 959 | 135 | 160 | 870 | 285 | 1048 | 60 | 330 | 1130 | 262 | 29/26 |
PT-MVE5500/15-SVL1-EX | 229 | 959 | 135 | 160 | 870 | 285 | 1048 | 60 | 330 | 1130 | 262 | 29/26 |
